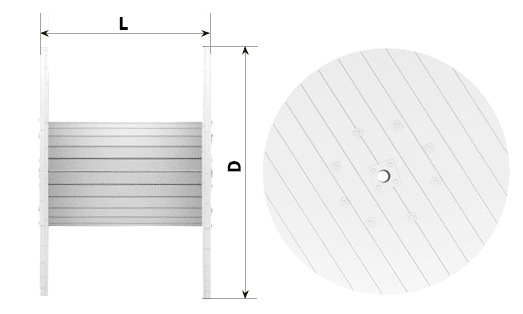

Размеры, вес и объем кабельных барабанов
Деревянные барабаны предназначены для намотки и транспортировки кабелей и проводов. В настоящее время они являются основным видом тары для кабельной продукции. Конструкция барабанов соответствует ГОСТ 5151-79. Номер барабана соответствует диаметру щеки в дециметрах.
Деревянные барабаны изготавливают из обрезных досок хвойных пород по ГОСТ 8486-66. Барабаны № 5 — 18а допускается изготавливать из древесины мягких лиственных пород по ГОСТ 2695-83, кроме березы. Щеки барабанов № 5 — 20 изготавливают из 2-х слоев досок, а № 25 и выше — из 3-х или 4-х слоев. Толщина досок в каждом слое должна быть одинаковой и не должна различаться более чем на 40 %. В осевое отверстие барабанов № 17 — 30 вставляют втулки из чугуна или стали. Шероховатость поверхности досок щеки и шейки должна быть не более 320 мкм по ГОСТ 7016-82.
- Номер барабана
- Высота (D), мм
- Ширина (L), мм
- Площадь, м2
- Объем, м3
- Масса барабана с обшивкой, кг
- Масса барабана без обшивки, кг
- 5
- 500
- 306
- 0,15
- 0,08
- 15,5
- 21
- 6
- 600
- 326
- 0,20
- 0,12
- 20,5
- 27,5
- 8
- 800
- 306
- 0,24
- 0,20
- 43
- 34
- 8а
- 800
- 476
- 0,38
- 0,30
- 51
- 36,5
- 8б
- 800
- 576
- 0,38
- 0,30
- 53,5
- 36,5
- 10
- 1000
- 600
- 0,60
- 0,60
- 56
- 39
- 10а
- 1000
- 810
- 0,81
- 0,81
- 75
- 55
- 12
- 1220
- 600
- 0,73
- 0,89
- 132
- 99
- 12а
- 1220
- 810
- 0,99
- 1,21
- 151
- 107
- 12б
- 1220
- 700
- 0,85
- 1,04
- 145
- 110
- 14
- 1400
- 826
- 1,16
- 1,62
- 217
- 165
- 14а
- 1400
- 616
- 0,96
- 1,21
- 200
- 152
- 14б
- 1400
- 716
- 1,00
- 1,40
- 234
- 186
- 14в
- 1400
- 850
- 1,19
- 1,67
- 226
- 172
- 14г
- 1400
- 1016
- 1,42
- 1,99
- 266
- 202
- 16
- 1600
- 716
- 1,15
- 1,83
- 308
- 241
- 16а
- 1600
- 916
- 1,47
- 2,34
- 323
- 237
- 17
- 1700
- 890
- 1,51
- 2,57
- 367
- 277
- 17а
- 1700
- 1040
- 1,77
- 3,00
- 390
- 295
- 18
- 1800
- 1060
- 1,91
- 3,43
- 535
- 422
- 20
- 2000
- 1180
- 2,36
- 4,72
- 763
- 584
- 22
- 2200
- 1236
- 2,72
- 5,98
- 985
- 759
