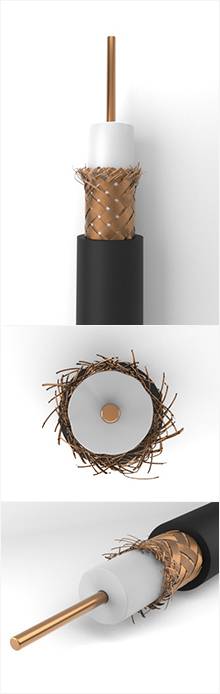

Кабель РК-50

ГОСТ 11326.0-78

РК-50 купить, цена, вес, диаметр, характеристики

Характеристики кабеля РК-50

Волновое сопротивление: 50 Ом

Неравномерность волнового сопротивления по КСВн: не более 1,45 в полосе частот 0,1...2,0 ГГц

Неравномерность волнового сопротивления по КСВн: не более 1,15...1,80 в полосе частот 0,5...3,0 ГГц

Неравномерность волнового сопротивления по КСВн: не более 1,5 в полосе частот 0,5...4,0 ГГц

Коэффициент затухания: не более 0,03 дБ/м на частоте 1,0 МГц

Коэффициент затухания: не более 0,006...0,018 дБ/м на частоте 15 МГц

Коэффициент затухания: не более 0,05...0,09 дБ/м на частоте 45 МГц

Коэффициент затухания: не более 0,04...0,75 дБ/м на частоте 0,2 ГГц

Коэффициент затухания: не более 0,07...0,15 дБ/м на частоте 0,6 ГГц

Коэффициент затухания: не более 0,152...1,2 дБ/м на частоте 1,0 ГГц

Коэффициент затухания: не более 0,24 дБ/м на частоте 1,5 ГГц

Коэффициент затухания: не более 0,298...3,3 дБ/м на частоте 3,0 ГГц

Коэффициент затухания: не более 0,75...3,0 дБ/м на частоте 10 ГГц

Напряжение начала внутренних разрядов в изоляции: не менее 0,5...22,0 кВ частотой 50 Гц

Испытательное переменное напряжение изоляции: 0,3...25,0 кВ частотой 50 Гц

Испытательное переменное напряжение изоляции: 7,0...25,0 кВ частотой 1,76 МГц

Испытательное переменное напряжение оболочки: 3,0 кВ частотой 50 Гц

Сопротивление связи: не более 0,03...600 мОм/м

Электрическая ёмкость: 40...100 пФ/м

Коэффициент укорочения длины волны: 1,18...1,52

Сопротивление изоляции при 20 °С: не менее 5...10 ГОм·км

Коэффициент стоячей волны по напряжению: не более 1,2...1,25 на частотах 0,03...0,50 ГГц

Коэффициент стоячей волны по напряжению: не более 1,25 на частоте 10 ГГц

Строительная длина: не менее 10...600 м

Маломеры в партии: не более 20% кусками от 1...25 м

Минимальный радиус изгиба: 20...750 мм при хранении и транспортировке

Минимальный радиус изгиба: 90...750 мм при монтаже от −15 °С и выше

Минимальный радиус изгиба: 5...100 мм при монтаже от 5 °С и выше

Диапазон рабочих температур: −(200...40)...+(70...250) °C

Срок службы: не менее 8...20 лет с даты приёмки

Минимальная наработка: 500...100 000 ч при 85...250 °С

Маркоразмеры кабеля РК-50

РК 50-6-11
