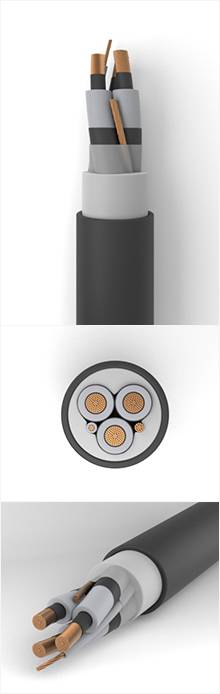

Кабель КГЭН - 6кВ
ГОСТ 31945-2012, ТУ 16.К73.02-88
- Токопроводящие многопроволочные медные жилы, соответствующие 5 классу по ГОСТ 22483-2012:
— основные жилы номинальным сечением 35...50 мм2;
— жила заземления номинальным сечением 10...16 мм2;
— вспомогательная жила номинальным сечением 6,0...10 мм2. - Экран из электропроводящей резины номинальной толщиной 0,4 мм под изоляцией основных жил.
- Изоляция из резины номинальной толщиной:
— 4,0 мм у основных жил;
— 2,0...2,5 мм у вспомогательной жилы.
Жила заземления не имеет изоляции. - Экран из электропроводящей резины номинальной толщиной 0,4 мм поверх изоляции основных жил.
- Разделительный слой из синтетической плёнки. Допускается отсутствие разделительного слоя.
- Двухслойная оболочка из резины суммарной номинальной толщиной 5,0 мм. Внешний слой оболочки из не распространяющей горение маслостойкой резины.
Характеристики кабеля КГЭН - 6кВ
- Номинальное переменное напряжение
- основных жил 6 кВ частотой 50 Гц
- Номинальное переменное напряжение
- вспомогательной жилы 0,38 кВ частотой 50 Гц
- Испытательное переменное напряжение
- основных жил 15 кВ частотой 50 Гц
- Испытательное переменное напряжение
- вспомогательной жилы 2 кВ частотой 50 Гц
- Время выдержки при испытании
- 5 мин
- Сопротивление изоляции при 20 °С
- не менее 50 МОм·км
- Сопротивление экрана при 20 °С
- не более 300 Ом/км
- Строительная длина
- не менее 200 м
- Допустимая температура нагрева жил
- 75 °С
- Минимальный радиус изгиба
- 6 наружных диаметров
- Диапазон рабочих температур
- −30...+50 °C
- Срок службы
- не менее 3 лет с даты изготовления
Маркоразмеры кабеля КГЭН - 6кВ
